Pulsadores gigantes para un piano de suelo

Un proyecto de este verano fue la creación de un piano gigante con Arduino.

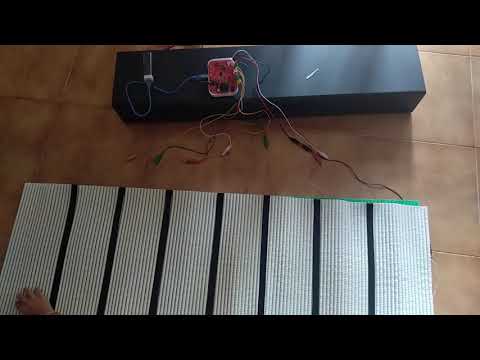

Para esto usé una idea del @colepower, usar hojas de sierra para hacer pulsadores gigantes. Este es el resultado:


Y así es como hice los pulsadores:


Primero lijamos bien las hojas para eliminar la pintura.
Aprovechamos para conectar el cable que llevaremos a la entrada de Arduino o a GND
Para separar las dos hojas que harán contacto al presionar nuesto pulsador, introducimos un material aislante entre cada par. En este caso se ha usado un trozo de esterilla de la que utilizaremos después como base del piano




Lo aseguramos con cinta y curvamos las dos hojas que forman el pulsador hacia fuera para evitar que haya contactos indeseados. ¡Ya tenemos uno listo!

En el caso del piano, todos los pulsadores compartían conexión a GND y la otra hoja de cada pulsador tiene otro cable para conectar a una entrada de la placa Arduino.
